59/932 Blikač * Svetelné Železničné - Priecestie *ČČB*

PDF INFO

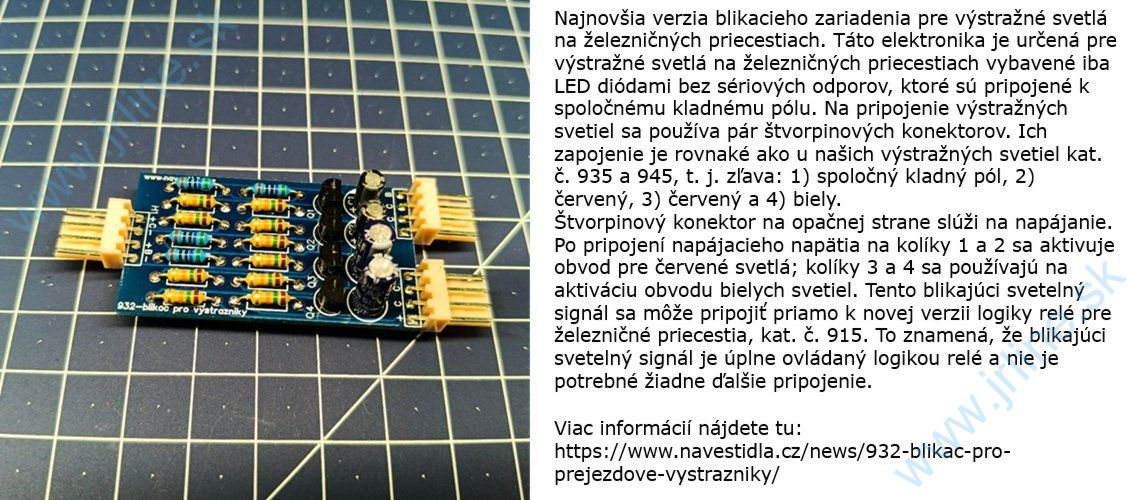

Najnovšia verzia blikacieho zariadenia pre výstražné svetlá na železničných priecestiach.
Táto elektronika je určená pre výstražné svetlá na železničných priecestiach vybavené iba LED diódami bez sériových odporov, ktoré sú pripojené k spoločnému kladnému pólu. Na pripojenie výstražných svetiel sa používa pár štvorpinových konektorov. Ich zapojenie je rovnaké ako u našich výstražných svetiel kat. č. 935 a 945, t. j. zľava: 1) spoločný kladný pól, 2) červený, 3) červený a 4) biely. Štvorpinový konektor na opačnej strane slúži na napájanie. Po pripojení napájacieho napätia na kolíky 1 a 2 sa aktivuje obvod pre červené svetlá; kolíky 3 a 4 sa používajú na aktiváciu obvodu bielych svetiel. Tento blikajúci svetelný signál sa môže pripojiť priamo k novej verzii logiky relé pre železničné priecestia, kat. č. 915. To znamená, že blikajúci svetelný signál je úplne ovládaný logikou relé a nie je potrebné žiadne ďalšie pripojenie.

Viac informácií nájdete tu:
https://www.navestidla.cz/news/932-blikac-pro-prejezdove-vystrazniky
