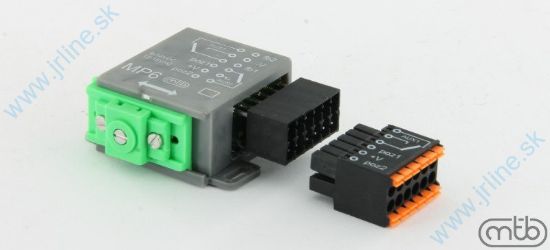

64/MP6 MP6 * Motorický Prestavník pre Výhybky * Impulzné Spínanie

PDF INFO

Detailný popis produktu :
Nová verzia, na prepnutie stačí len impulz.
Pri MP1-5 sa musel nastavovať dlhší čas.
Slúži na elektrické ovládanie dvoch polohových mechanizmov v modeloch, typicky výhybky či mechanické návestidlá a závory.
-Miniatúrne rozmery 30×42 mm (š×d)
-Univerzálne zapojenie ako elektromagnetický prestavník
- Impulzné ovládanie
- 4 stupne zdvihu 3, 6, 9 a 12 mm
- Integrovaný dvojitý prepínací kontakt
- Pohodlná inštalácia s odnímateľným konektorom
Zdvih sa nastavuje v štyroch stupňoch 3, 6, 9 a 12 mm, pozíciou kolíka v ušiaku. Kulisový mechanizmus zaisťuje plynulý dojazd do koncovej polohy a jej aretáciu.Prestavník MP6 slúži ako náhrada štandardného dvojcievkového prestavníka, s ovládaním krátkymi impulzmi. Napájacie napätie 9-14V jednosmerné, ktoré musí byť trvalo privedené. Prestavenie do koncovej polohy zaisťuje pamäťové relé ktoré sa ovláda krátkym impulzom (min 40ms) z ovládacieho zariadenia/spínača. Impulzné vstupy sú dva POS1,POS2, zopnutím vstupu k napätiu -U (spoločná nula) dôjde k zahájeniu pohybu. Elektronika prestavníka zaistí plynulé prestavenie a dojazd do koncovej polohy, aj keď ovládací impulz už odznel. Prídavné výstupy (fb1, fb2) sú určené na signalizáciu koncovej polohy prestavníka pomocou LED alebo žiarovky, tieto kontakty spínajú po dojazde k spoločnému (zápornému) pólu napätia. Alebo je možné použiť pre DCC riadenie ako spätný ohlas polohy zariadenia.Pre doplnkové použitie je prestavník vybavený dvoma izolovanými prepínacími kontaktmi s kapacitou 1A. Koncové spínače a relé zaisťujú dojazd do polohy aj po obnovení prerušeného napájania.
