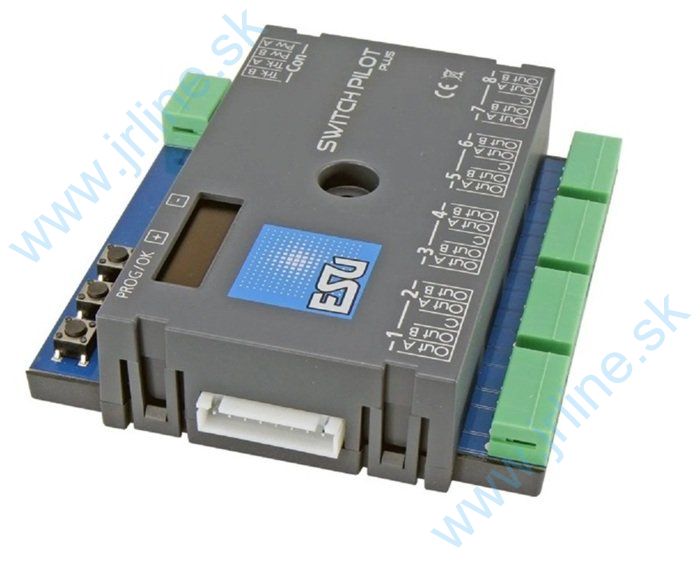

75/ESU51831 SwitchPilot 3 Plus, 8-cestný magnetický dekodér, DCC/MM, OLED

SwitchPilot 3 Plus

Dekodéry SwitchPilot 3 Plus sú optimalizované na stacionárne použitie vo vašom modelovom koľajisku. Dokážu prepínať bežné dvojcievkové prestavníky, svetelné návestidlá, magnetické odpojovače, žiarovky alebo iné stacionárne spotrebiče. Aby bola pomerne zložitá konfigurácia dekodérov magnetických článkov jednoduchšia, SwitchPilot 3 Plus obsahuje inovatívny ovládací koncept so 4-riadkovým podsvieteným OLED displejom a tromi ovládacími tlačidlami.

Režimy:
SwitchPilot 3 Plus podporuje viacero protokolov a je možné ho používať s ovládačmi podľa systému Märklin® Motorola® (napr. 6021, Central Station® alebo Mobile Station®) ako aj s DCC-kompatibilnými ovládačmi. Konfigurácia je možná na hlavnej trati aj na programovacej koľaji. Vďaka RailCom® je možné čítať aj CV parametre.

Funkčnosť :
SwitchPilot 3 Plus môže byť napájaný priamo z digitálneho systému alebo z externého zdroja jednosmerného alebo striedavého napätia. Obsahuje celkovo 16 tranzistorových výstupov, rozdelených do 8 párov (1 až 8). Každý pár má dva výstupy (OutA a OutB) a je možné ho individuálne nakonfigurovať:

Pulzný režim: Výstup sa aktivuje pri prijatí príkazu a automaticky sa vypne po uplynutí prednastaveného času, čím sa zabraňuje prehriatiu magnetických prvkov.
Momentový režim (K83-kompatibilný): Výstup zostáva aktívny, pokiaľ je tlačidlo na ovládači stlačené.
Bi-stabilný režim (K84-kompatibilný): Výstupy sa prepínajú medzi OutA a OutB podobne ako prepínací spínač.
Blikajúci režim: OutA a OutB sa prepínajú striedavo s nastaviteľnou frekvenciou blikania.
Stmievací režim: Možnosť plynulého rozsvietenia a zhasnutia svetiel pre simuláciu žiaroviek.

Nastavenie

SwitchPilot 3 Plus je možné flexibilne nastavovať pomocou DCC ovládačov na programovacej alebo hlavnej trati (POM - Programming on Main). Podporuje aj RailCom® na čítanie CV parametrov. Adresy je možné naučiť aj priamo pomocou programovacieho tlačidla. Najjednoduchšia konfigurácia prebieha pomocou integrovaného OLED displeja a ovládacích tlačidiel – všetky nastavenia je možné priamo skontrolovať a upraviť bez potreby ovládača. Aktualizácia firmvéru je možná cez ESU LokProgrammer.
Ochrana

Rovnako ako pri lokomotívnych dekodéroch ESU, aj výstupy SwitchPilot 3 Plus sú chránené proti preťaženiu. Chceme, aby ste si svoj dekodér užívali čo najdlhšie.
